PDMS کاتالوگ لوله و اتصالات پلی اتیلن

PDMS کاتالوگ

نرم افزار PDMS محصول شرکت AVEVA ،در زمره کارآمدترین و با قابلیترین نرم افزارهای مدلسازی صنایع نفت، گاز و پتروشیمی در دنیا می­باشد که در اکثریت کشورها به عنوان اولین انتخاب در مقایسه با نرم افزارهای مشابه مورد استفاده قرار می­گیرد. همانطور که از نام واژه ترکیبی این نرم افزار پیداست، این برنامه قابلیت طراحی و مدلسازی را از یکسو و قابلیت مدیریت یک سایت را تا بالاترین حد آن از سوی دیگر داراست.

توانایی بالای نرم افزار در فاز مدلینگ سبب انتخاب نرم افزار اول دنیا در این صنعت گردیده و کاربر بدون نیاز به نرم افزار دیگر، قادر به طراحی و مدلسازی یک واحد Plant می باشد .

از آنجا که این نرم افزار در قسمت مربوط به Database بسیار قوی و با دقت طراحی شده است چنانچه یک پروژه با ساختار مناسب و توسط فرد آشنا به این نرم افزار در ابتدا ایجاد گردد، تا انتهای پروژه کوچکترین دغدغه­ای ای بابت از دست رفتن اطلاعات یا خرابی آنها وجود ندارد.

PDMS کاتالوگ

از جمله نکات مثبت این نرم افزار قابلیت همخوانی و ارسال و دریافت فایلها جهت هماهنگی با نرم افزارهای متداول و رایج علم مهندسی می­باشد. چنانچه قابلیت همخواني فایلهای مدلسازی شده در Microstation را داراست و با زبان Visual basic می­توان برای این نرم افزار برنامه ­نویسی نمود، قابلیت خروجی انواع گزارشها با فرمت Excel , Word را دارد و همچنین مي توان نقشه­هاي خروجي را با فرمت PLT, DXF , DWG به اتوکد منتقل نمود.

شرکت پارس اتیلن کیش در راستای استاندارد سازی اجرای پروژه های پلی اتیلن در سطح کشور ،اقدام به ساخت PDMS کاتالوگ محصولات خود اعم از لوله و اتصالات پلی اتیلن نموده است

به طور کلی و جهت آشنایی شما با مهمترين محیطهای نرم افزار و کارآیی آنها به شرح مختصر و عملکرد محیطهای می­ پردازیم.

طراحی DESIGN

جهت مدلسازی یک واحد فرآیندی ازابتدا تا انتها با دقیقترین و کاملترین جزئیات بکار می­رود در این قسمت بخشهای مختلف واحدهای مهندسی مانند مکانیک، سازه، معماری، عمران و برق و ... با توجه به شرح وظایف خود واحدها را مدلسازی می­نمایند. از جمله مهمترین مواردیکه در ماژول Design می­توان چک نمود، مدلسازی کل Plant، چک کردن برخورداجزاء مختلف، مشاهده آخرین عملیات انجام شده کاربران، گرفتن گزارشها از مدل و مشاهده نمای کلی plant می باشد

مدیریت ADMIN

جهت تعریف پروژه، ایجاد بانکهای اطلاعاتی، تعریف کاربران، ایجاد محدوده کاری برای هر کاربر، تعریفpassword و مدیریت کلی datase و نرم افزار بکار می­رود. انتظار می­رود کهadmin یک پروژه بر کلیه قسمتهای مختلفpdms تسلط کافی داشته و توانایی رفع مشکلات کاربران دیگر را داشته باشد

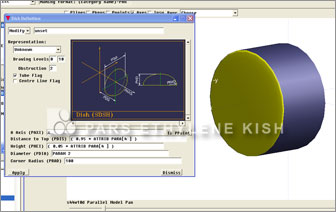

PARAGON , SPECON

جهت تعریف PIPINGCLASS های پروژه در بخش لوله كشي و ایجاد کاتالوگهای مورد نیاز بخشهای, Piping Instrument . Structure وساير بخشها بکارمی­رود. به طور کلی المانهایی که توسط واحدهاي مختلف در محیط Design ایجاد می­گردند در ابتدا توسط نفر متخصصی در محیط Paragon یا Specon براساس استانداردهاي طراحي و جداول و داده­های پروژه وارد نرم افزار شده­اند.

ISODRAFT

برای تهیه نقشه ایزومتریک که از مدارک خروجی Piping می­باشدو از فاز مدلینگ پروژه استخراج مي شود بکار می­رود. نقشه­های خروجی با نرم افزار اتوکد قابل رویت می­باشد و در قسمت اجرایی سایت بکار می­رود.دراين ماژول تنظيمات كلي در جهت خروجي نقشه ها وسايز بندي آنها ومديريت برروي چگونگي فايل خروجي تعريف مي شود

DRAFT

جهت تهیه نماهای مختلف و نقشه­های Plan جهت قرارگیری موقعیت تجهیزات و لوله­ها یا سایر المانهای موجود در Plant بکار می­رود و در زمره مدارک خروجی PDMS می­باشد که قابل تبدیل و باز شدن به فایلهای اتوکد می­باشد و در فاز ساخت پروژه­ها کاربرد فراوانی دارد.

دراين ماژول تنظيمات كلي در جهت چگونگي خروجي نقشه ها وسايز بندي آنها ومديريت برروي فايلهاي خروجي از قبيل رنگ, سايز, فونت, محل ذخيره سازياطلاعات, اندازه گذاريها, ايجاد TAG بر روي تجهيزات وديگر تنظيمات تعريف مي شود.

SPOOLER

جهت تقسیم ­بندی خطوط Isometric در Shop و در فاز ساخت پروژه کاربرد دارد.بطور كلي نرم افزار PDMS قابليت تعريف يك پروژه در بالاترين سطح ممكن مديريت پروژه, مدلسازي كامل واحد فرايندي در تمامي بخشها و خروجي فايل بصورت انواع گزارشگيري‌ها, نقشه‌ها و مدلهاي سه بعدي را داراست.

شرکت پارس اتیلن کیش در راستای استاندارد سازی اجرای پروژه های پلی اتیلن در سطح کشور ،اقدام به ساخت PDMS کاتالوگ محصولات خود نموده است . این کاتالوگ را در آخر صفحه میتوانید دانلود کنید و یا با شرکت و آدرس الکترونیکی این آدرس ایمیل توسط spambots حفاظت می شود. برای دیدن شما نیاز به جاوا اسکریپت دارید تماس بگیرید.
